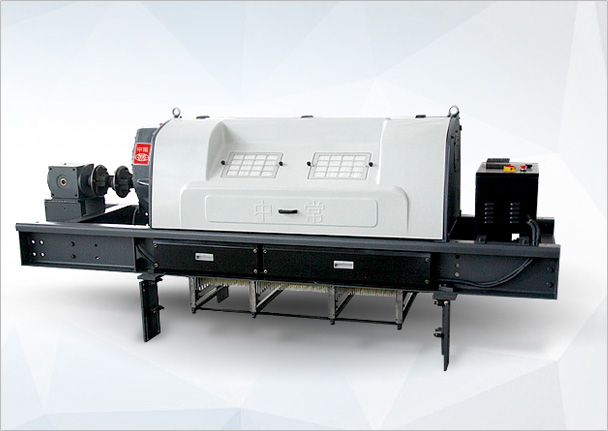

GT568高速电子提花机 |
|
|
|
创新凸轮结构与M5组件,寿命同比2倍以上,可有效节省成本 |
|
转速:运行速度可达到600r/min以上(高质量稳定运转) |
|
控制:CF JC568型独立控制箱 |
|
****循环纬数:65535纬(EP单个花样容量) |
|
内存:2G |
|
花样文件格式:EP、JC5 |
|
开口型式:复动式全清晰梭口 |
|
置式:上置式 |
|
提花针数:1408、1536、2816、3072、3328、4096、5120、6144针 |
|
|
|
|
189-0061-0408 |
(高若旻) |
|
|
|
用途:适用于喷气、剑杆、片梭等无梭织机,织造各种大提花织物 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

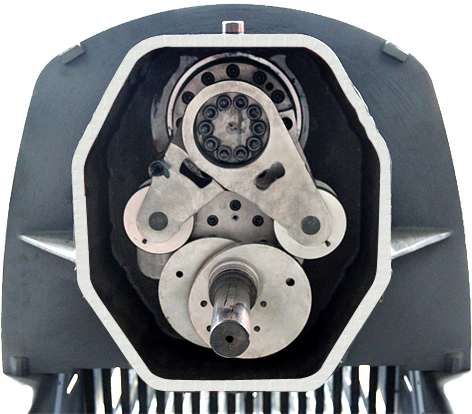

创新凸轮,寿命同比2倍以上 |
|
|
可有效节省成本 |
|
运行速度可达到600r/min以上(高质量稳定运转) |
|
具备90°开口停顿时间,可延长组件使用寿命,提高织机开机效率 |
|
|
|
|
|
|
|
|
|
|
|
|
|

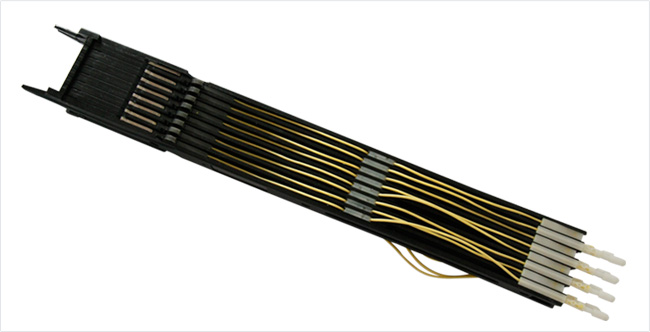

M5组件 |
享有专利的M5型组件是提升机构和通丝的连接件 |
其设计使得选针特别可靠。 |
结构紧凑,由不易变形的复合材料制成,选择腔密封 |
能源消耗极低,组件更换方便快捷。 |
|
|
|

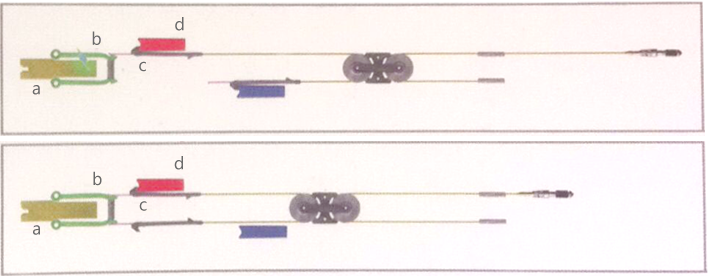

钩的运动和选择 |
|
|
滑轮以复动式原理将通丝提升到梭口的高位置和下降通丝至地位置 |
|
|
低位置:
电磁铁(a)通电。保持钩(b)不扣住随着下降的
提刀(d)一起运动的后动钩(c)。 |
|
高位置:
电磁铁(a)不通电。保持(b)扣住钩(c)。 |
|
|
|

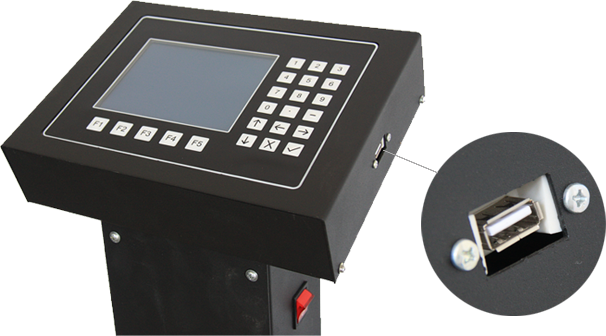

CF JC568型独立控制箱 |
每台提花机都配备有独立的电箱和控制箱。用户友好控制箱具有 |
现代彩色触摸屏用来输入和显示机器参数。以高可靠性的闪存替
|
代了传统的硬盘来储存数据。 |
控制箱便于对一个织造车间的数据管理,或对几个相距较远的制 |
造厂的数据管理。 |
|
|
|
